Charpentes

Les charpentes des bâtiments anciens sont essentielles pour la stabilité de la structure, mais elles sont souvent sujettes à divers types de dégradations. L’usure naturelle due à l’âge, combinée à l’exposition aux intempéries, entraîne fréquemment des problèmes tels que le gauchissement du bois et l’affaiblissement des joints. L’humidité est un facteur majeur, favorisant le développement de champignons lignivores comme la mérule, qui peut pourrir le bois en profondeur. Les insectes à larves xylophages, tels que les vrillettes, sont également une menace importante, creusant des galeries dans les poutres et réduisant leur capacité à supporter le poids de la structure.

Avec le temps, ces attaques répétées peuvent rendre la charpente instable, nécessitant des inspections régulières et des interventions préventives pour éviter des effondrements ou des dégradations plus graves. Dans certains cas, les modifications apportées au bâtiment au fil des ans, comme l’ajout de nouvelles charges ou des modifications structurelles, peuvent aussi affaiblir les charpentes anciennes, qui n’étaient pas conçues pour supporter ces contraintes supplémentaires. Il est donc crucial de combiner des techniques traditionnelles de restauration avec des méthodes modernes de préservation pour assurer la durabilité et la sécurité des charpentes dans les bâtiments anciens.

Cas observés sur site

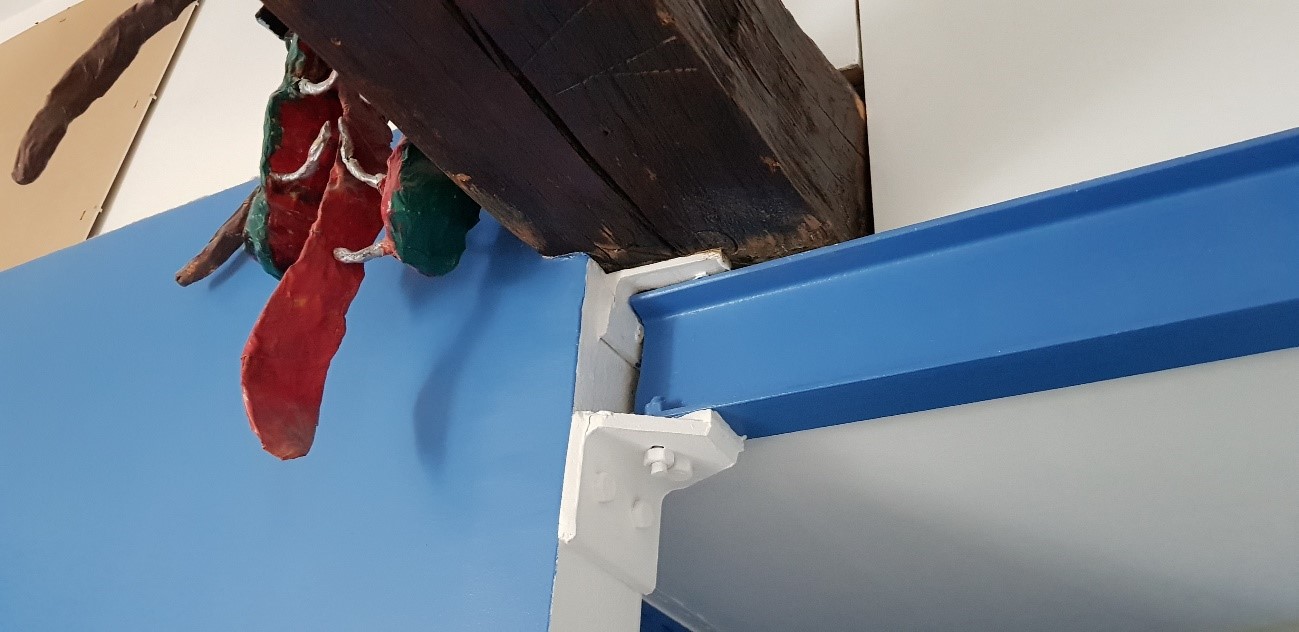

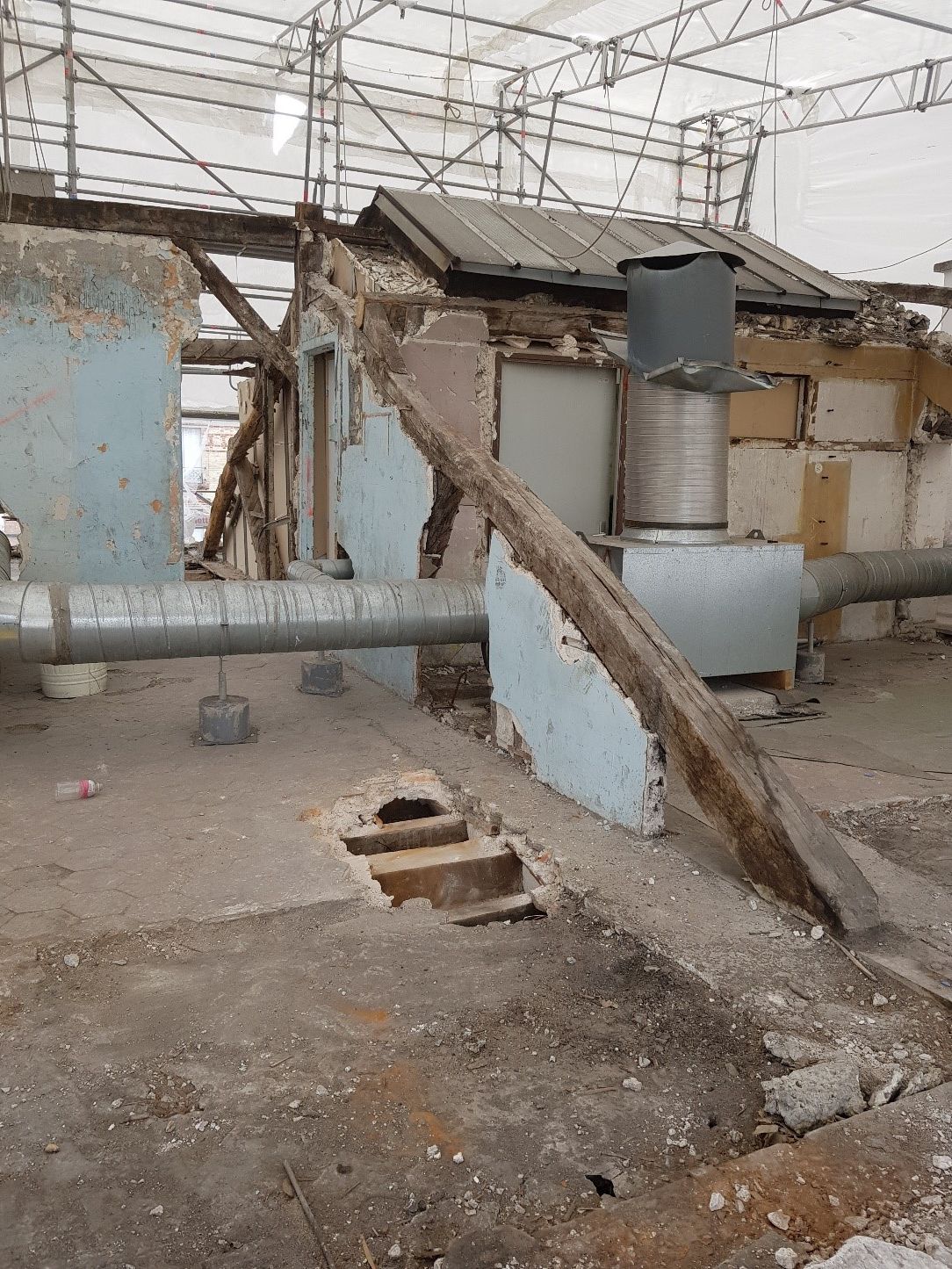

REPORT DE CHARGE INSTABLE SUR CLOISON PAR CISAILLEMENT PONCTUEL
REPORT DE CHARGE INSTABLE SUR CLOISON PAR CISAILLEMENT PONCTUELLinteau en appui sur une rive de cloison.

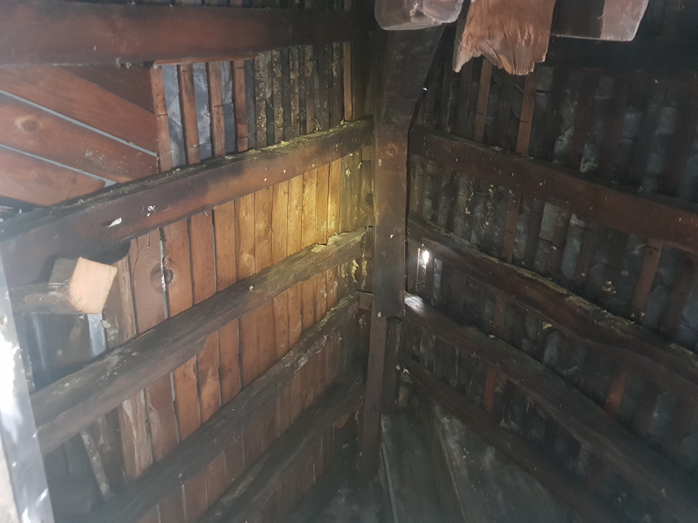

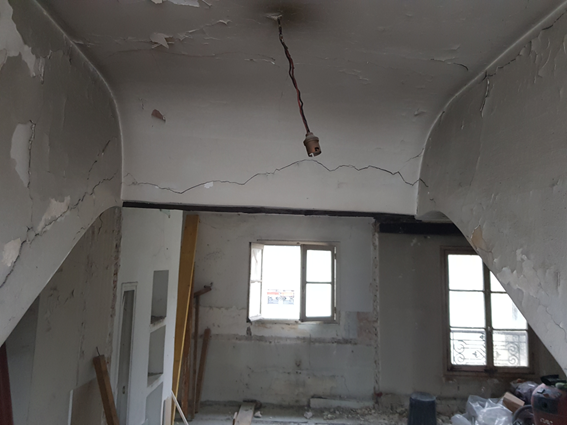

PANNE AVEC SECTION FORTEMENT RÉDUITE
PANNE AVEC SECTION FORTEMENT RÉDUITEPanne intermédiaire avec section fortement affaiblie et sans contact avec le chevronnage.
LUCARNE DESCENDUE ET FORTEMENT FISSURÉE
LUCARNE DESCENDUE ET FORTEMENT FISSURÉELucarne fissurée suite à des dégradations de la panne sablière qui a fléchi, ce qui a créé une infiltration d’eau depuis la toiture.

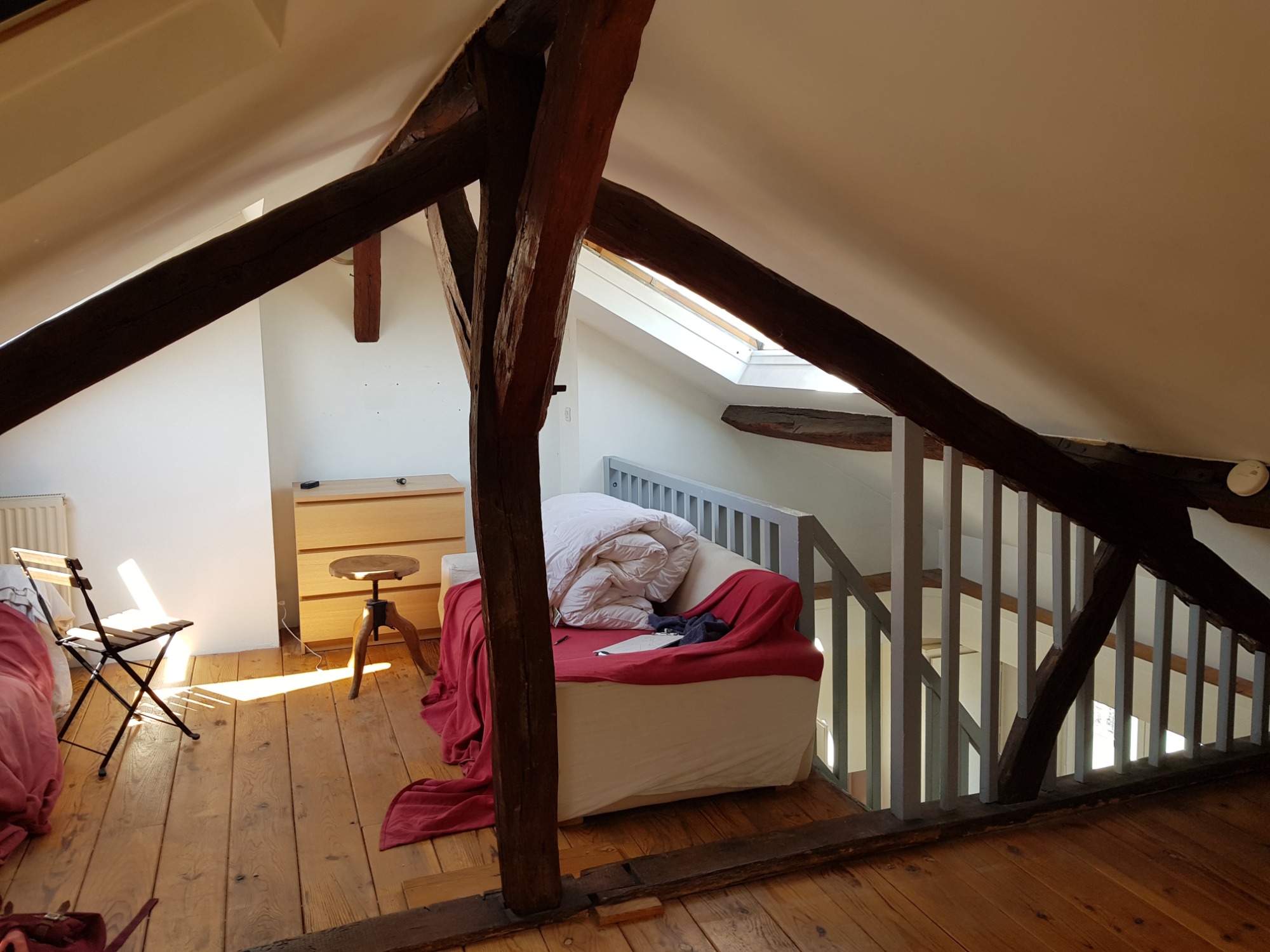

COMBLE AMÉNAGÉ AVEC FLAMBEMENT IMPORTANT DU POINÇON
COMBLE AMÉNAGÉ AVEC FLAMBEMENT IMPORTANT DU POINÇONLe poteau flambé est un poinçon de charpente qui reprend la panne faîtière, les arbalétriers et les liens du faîtage ; il appuie sur l’entrait.

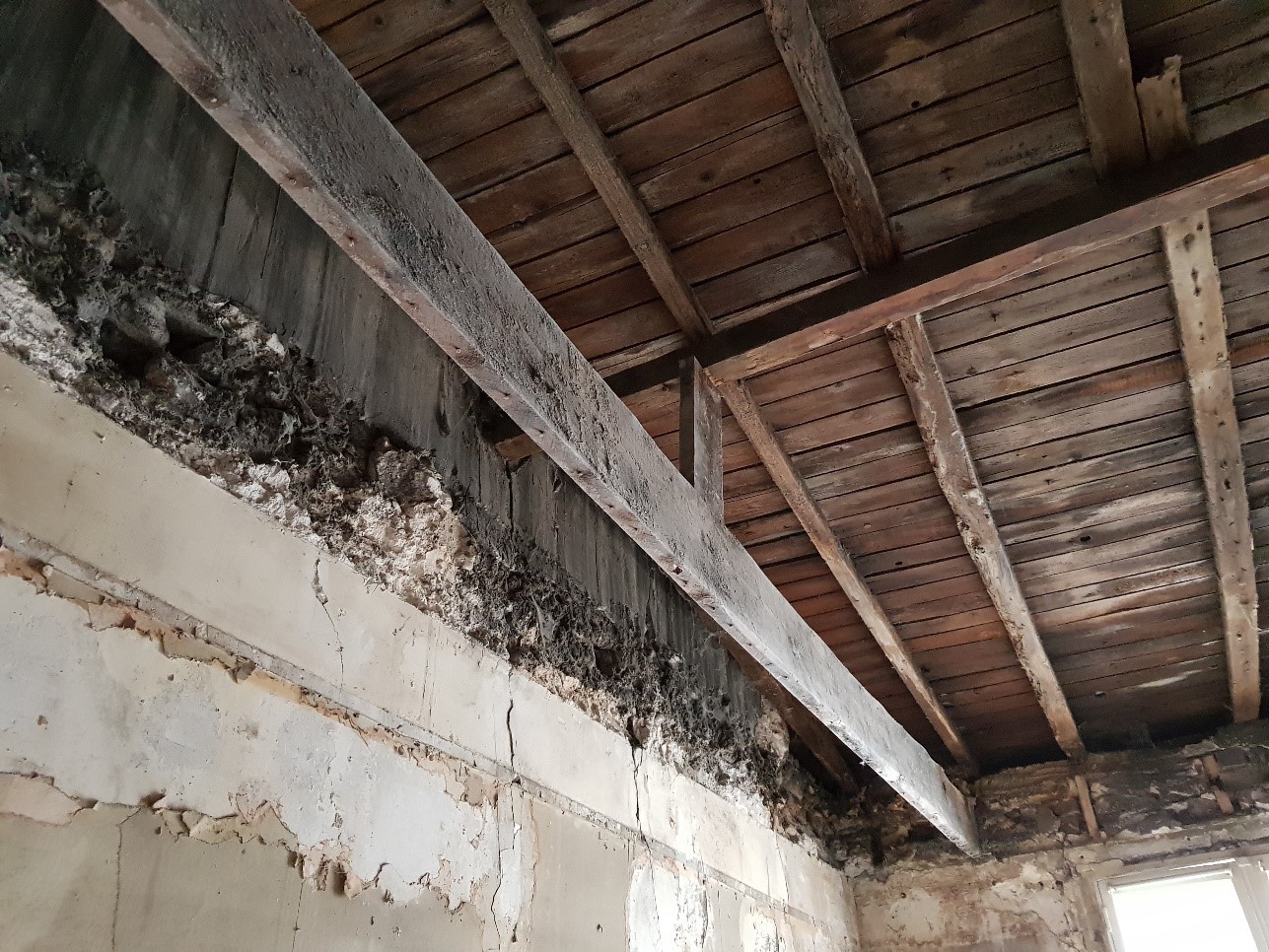

REPRISE DE PANNE INTERMÉDIAIRE INSTABLE SUR ANCIENNE SOLIVE DE COMBLE
REPRISE DE PANNE INTERMÉDIAIRE INSTABLE SUR ANCIENNE SOLIVE DE COMBLEPanne intermédiaire en appui sur le milieu de portée d’une solive de comble non dimensionnée pour reprendre ce type de charge.
FLÉCHISSEMENT IMPORTANT D’ARBALÉTRIER
FLÉCHISSEMENT IMPORTANT D’ARBALÉTRIERArbalétrier fortement sous-dimensionné.

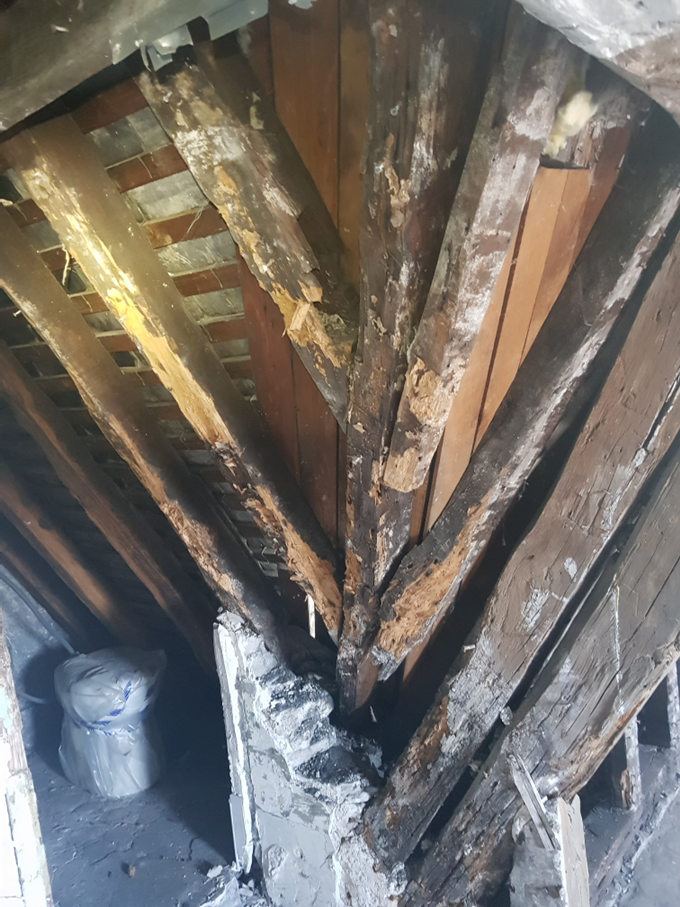

NOUE ET CHEVRONS ADJACENTS DÉGRADÉS
NOUE ET CHEVRONS ADJACENTS DÉGRADÉSNoue et chevron adjacent fortement dégradés par des attaques parasitaires d’insectes à larves xylophages.

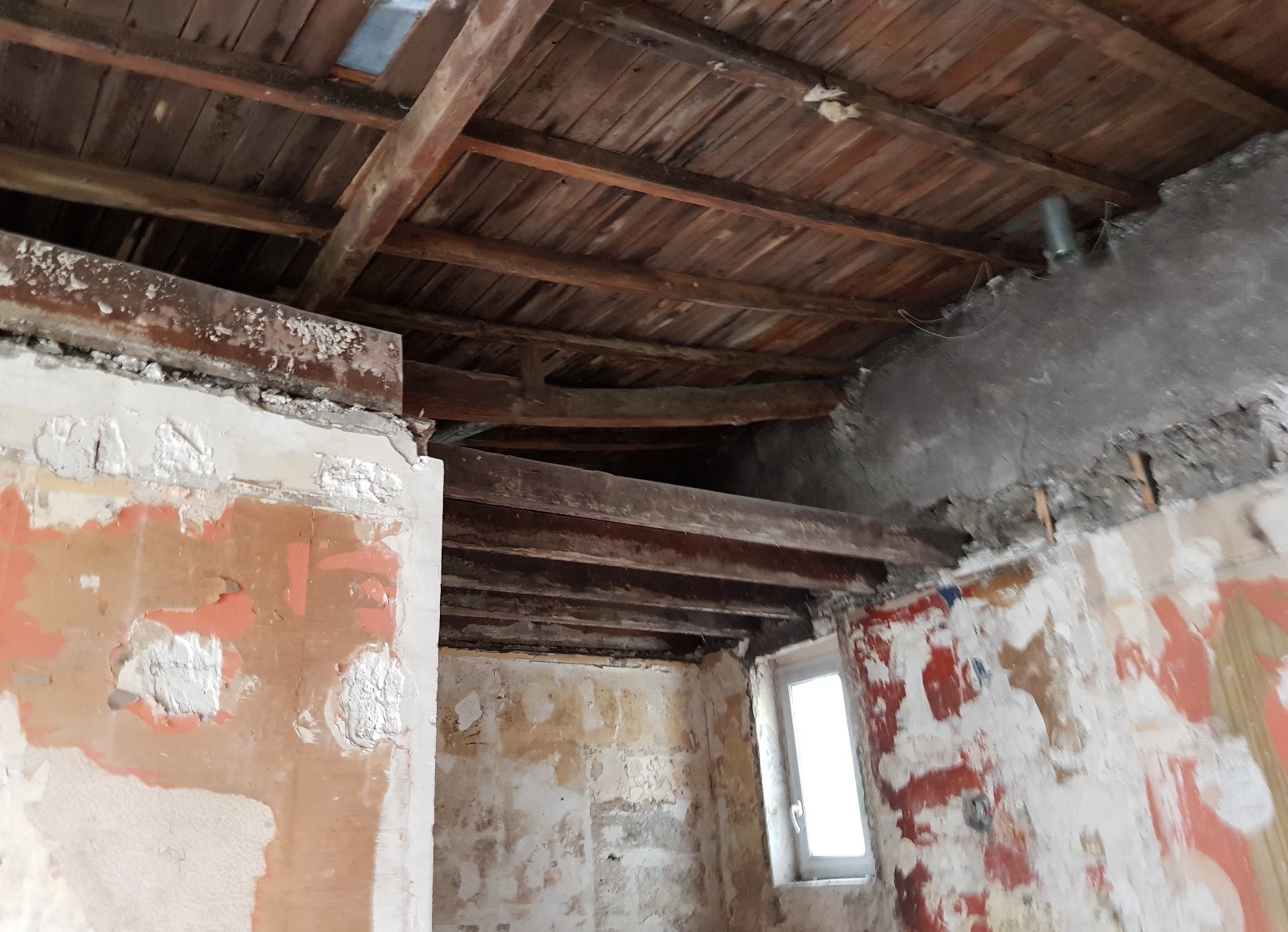

PANNE FAÎTIÈRE COUPÉE
PANNE FAÎTIÈRE COUPÉEPanne faîtière et panne de sous-faîtage tronquées. La structure de la charpente a donc bougé et des jours se sont créés.

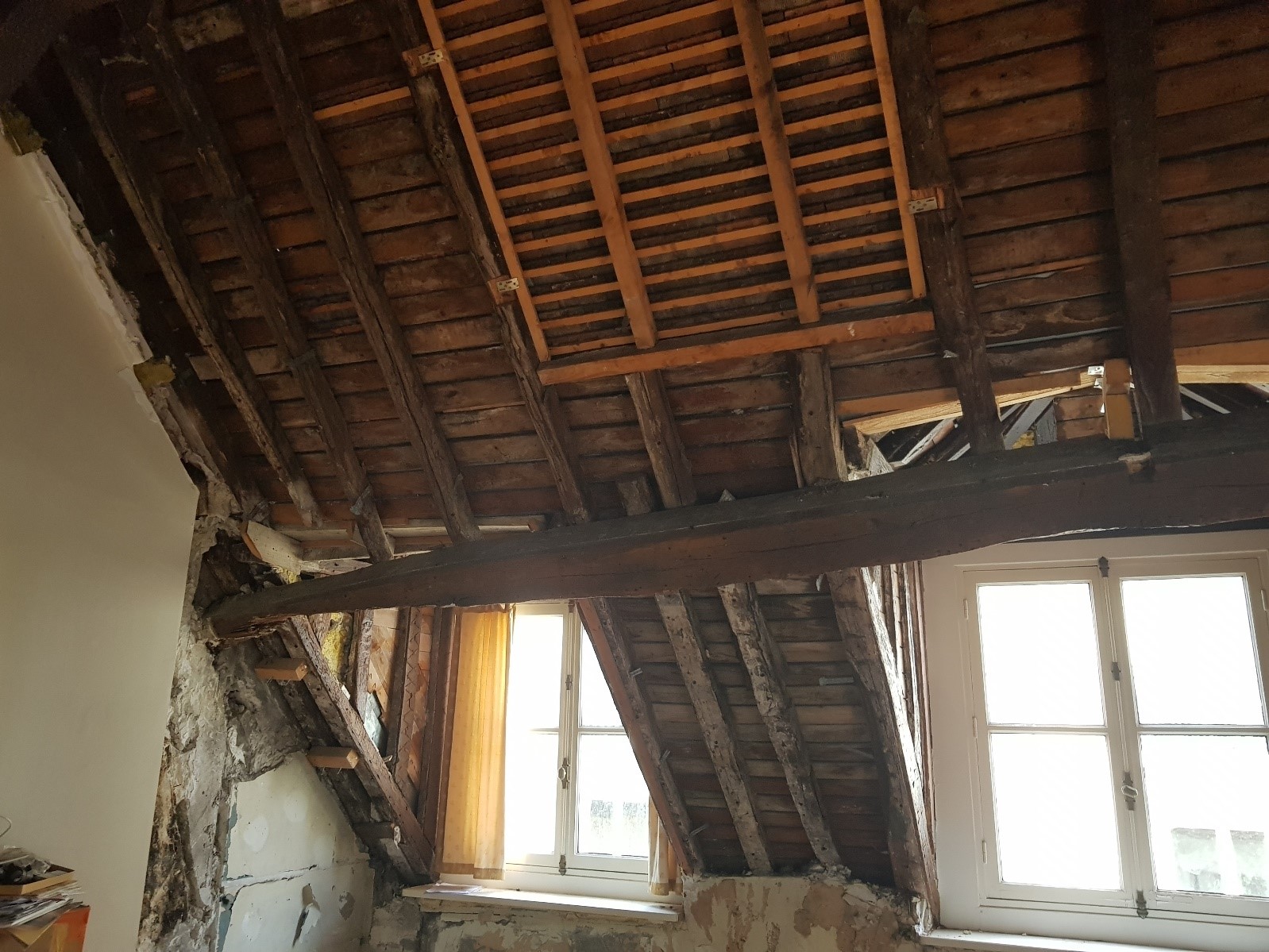

CHARPENTE SOUS PARAPLUIE
CHARPENTE SOUS PARAPLUIEAncienne charpente en reconstruction très dégradée avec ferme et faîtage conservés.

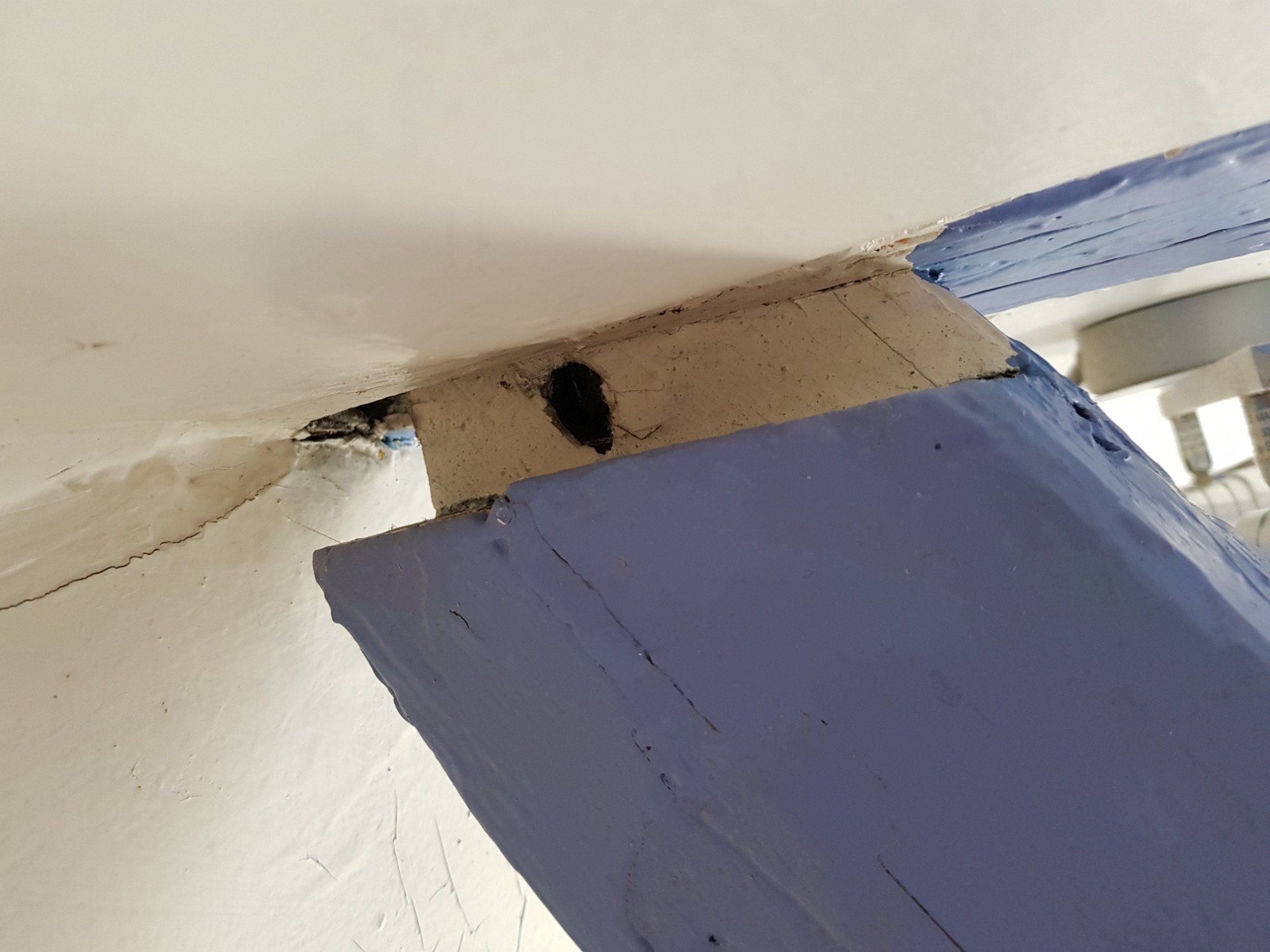

TENON-MORTAISE SORTIE DE LA CONTRE-FICHE SUR L’ARBALÉTRIER
TENON-MORTAISE SORTIE DE LA CONTRE-FICHE SUR L’ARBALÉTRIERTenon de la contre-fiche sorti de la mortaise et cheville absente. La contre-fiche n’est donc pas en compression.
