Poitrails

Les poitrails situés au rez-de-chaussée des bâtiments anciens jouent un rôle crucial en soutenant les charges importantes des étages supérieurs. Avec le temps, ces éléments structuraux peuvent se dégrader sous l’effet de plusieurs facteurs. L’humidité est l’une des principales causes de détérioration, car elle peut pénétrer dans les matériaux, entraînant la pourriture du bois ou la corrosion du métal. En plus de l’humidité, les poitrails sont également soumis à des contraintes de charge élevées, surtout dans les bâtiments où des modifications ont été apportées au fil des ans sans prendre en compte les capacités originales de ces éléments. Des fissures, des affaissements, ou des déformations peuvent alors apparaître, compromettant la stabilité de l’ensemble de la structure. Il est donc essentiel de surveiller régulièrement l’état des poitrails et de procéder à des réparations ou des renforcements si nécessaire pour préserver la sécurité du bâtiment et de ses occupants.

Cas observés sur site

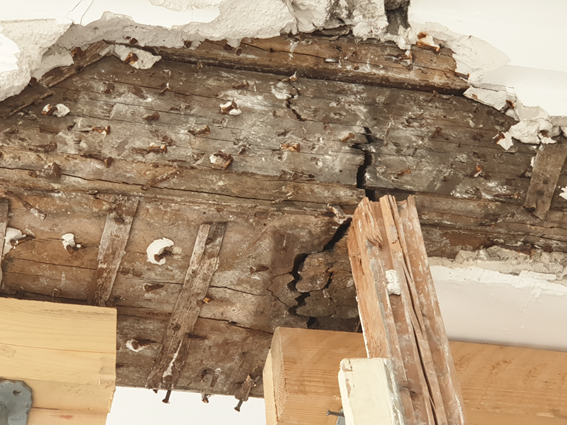

AMORCE DE RUPTURE AU MILIEU DE PORTÉE
AMORCE DE RUPTURE AU MILIEU DE PORTÉEPoitrail de 40 cm de large par 50 cm de haut présentant une amorce de rupture au milieu de sa portée.

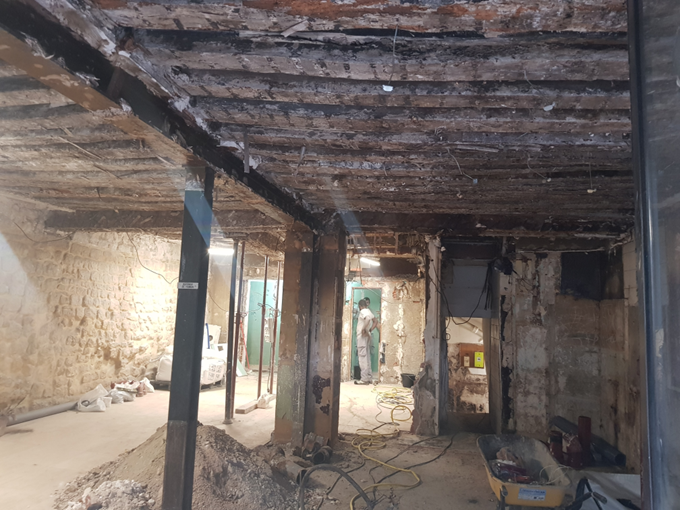

FLÈCHE EN ARC INVERSÉ
FLÈCHE EN ARC INVERSÉLe poitrail du milieu (après le portique métallique) présente son point le plus haut au droit de la pile maçonnée intermédiaire.

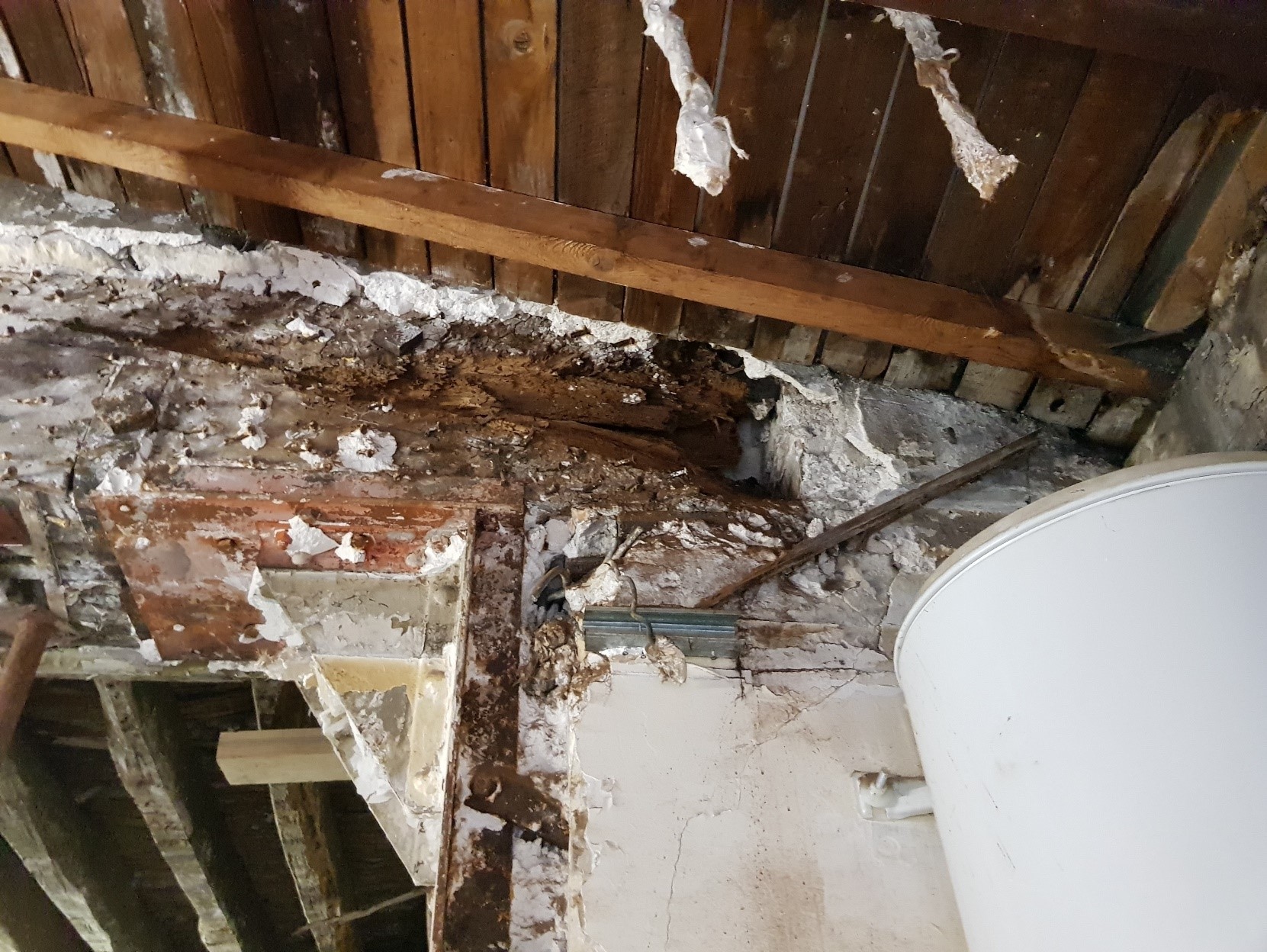

POITRAIL FORTEMENT DÉGRADÉ À SON APPUI SUR PILE MAÇONNÉE
POITRAIL FORTEMENT DÉGRADÉ À SON APPUI SUR PILE MAÇONNÉEPoitrail sur cour supportant une élévation en pan de bois. Un appentis a été créé à côté, la charpente sans solin a créé des infiltrations.

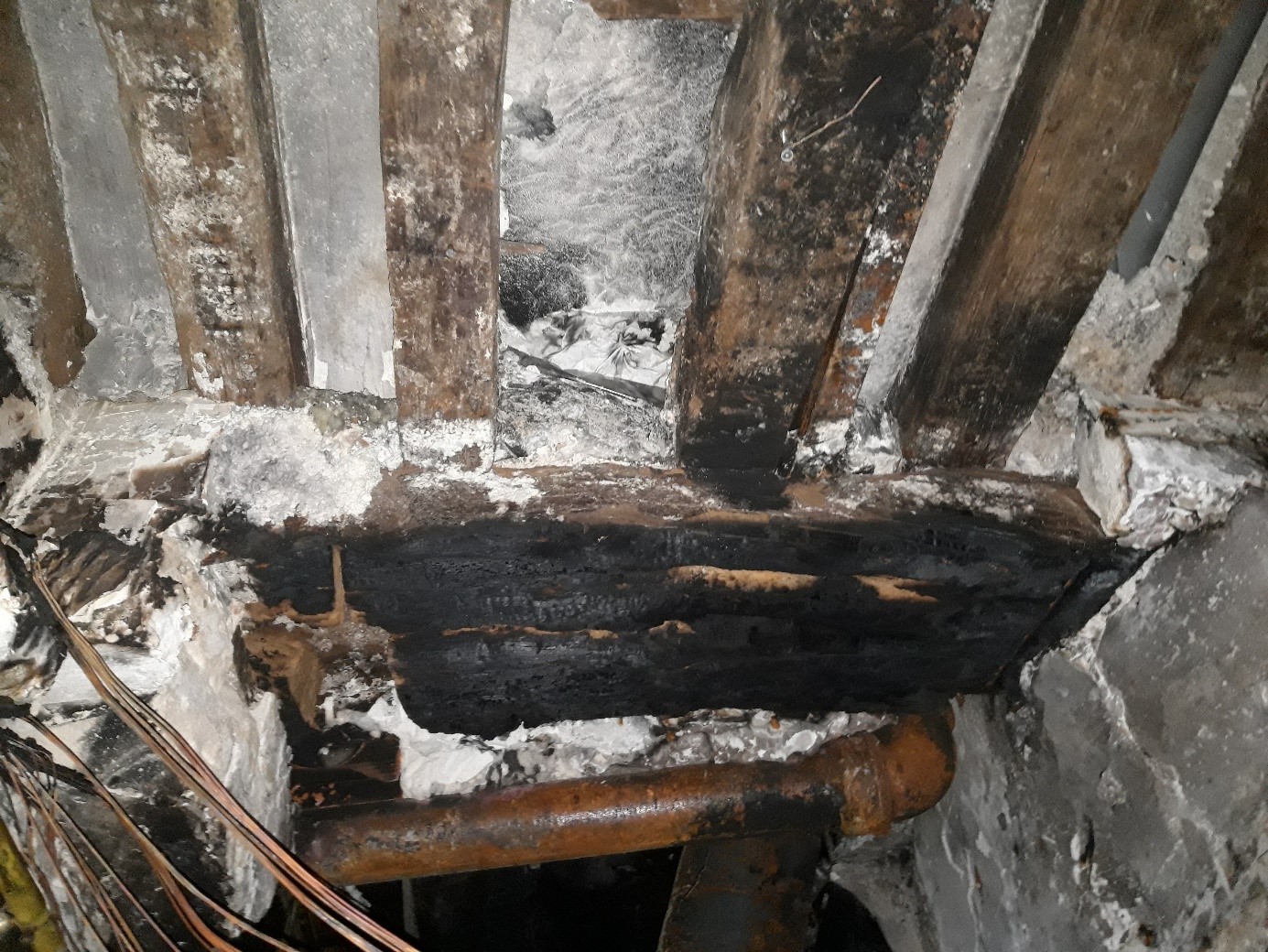

POITRAIL DÉGRADÉ PAR LE FEU
POITRAIL DÉGRADÉ PAR LE FEUPoitrail ouvert à la hache par les pompiers pour éviter la création d’un foyer dans le cœur du bois. Il est fortement dégradé et donc instable.

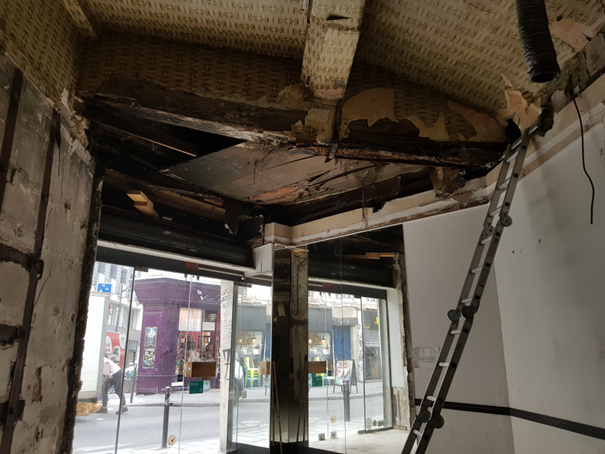

POITRAIL FORTEMENT FLÉCHI
POITRAIL FORTEMENT FLÉCHIPoitrail supportant des murs en retrait de la façade dans l’élévation du bâtiment. Flèche en œuvre supérieure à 60 cm.

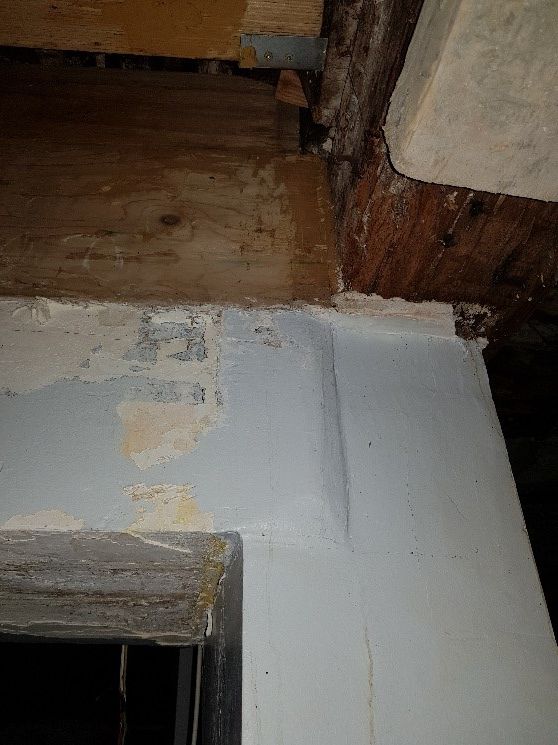

ZONE D’APPUI DU POITRAIL TRÈS PETITE AU VU DE LA CHARGE QUI LUI INCOMBE
ZONE D’APPUI DU POITRAIL TRÈS PETITE AU VU DE LA CHARGE QUI LUI INCOMBEPoitrail LVL en remplacement d’un mur en briques appareillé. Ce poitrail appuie sur un poteau bois cornier de pan de bois.

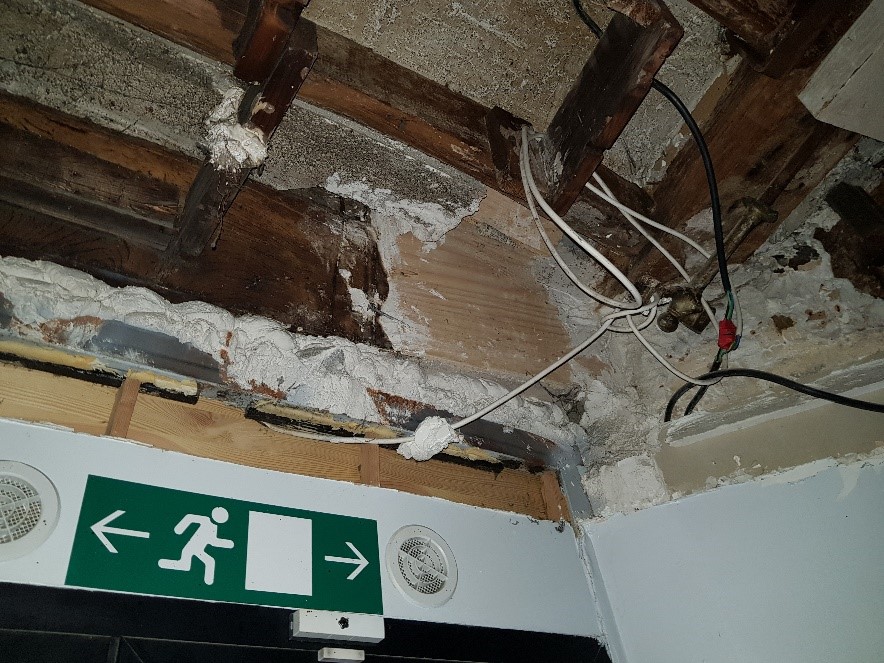

GREFFE MAL EXÉCUTÉE
GREFFE MAL EXÉCUTÉEGreffe de poitrail : la partie dégradée est enlevée, un autre bout est mis à la place ; des broches métalliques et de la résine assurent la jonction.
