Pan de bois

Les pans de bois, caractéristiques des constructions à colombages, sont souvent exposés à divers facteurs de dégradation. Les variations de température et d’humidité provoquent le gonflement et le retrait du bois, entraînant des fissures et des déformations. L’humidité, particulièrement dans les zones mal ventilées, favorise la pourriture du bois et le développement de champignons lignivores comme la mérule. De plus, les insectes à larves xylophages tels que les vrillettes attaquent le bois, creusant des galeries qui affaiblissent la structure. Ces attaques, combinées à l’usure naturelle du temps, peuvent compromettre la solidité des pans de bois, rendant nécessaires des interventions régulières pour préserver leur intégrité.

Cas observés sur site

**RUPTURE EN TÊTE DE POTEAU FONTE**Poteau en fonte rompu en tête. Cas rare et dangereux. Un poteau en fonte doit être sollicité uniquement en compression.

**FLÈCHE IMPORTANTE DE LA SABLIÈRE HAUTE**Pan de bois ouvert avec uniquement la sablière gardée comme poutre maîtresse. Celle-ci a fortement fléchi par manque de renfort.

**POTEAU DE PAN DE BOIS AFFAIBLI ET FLAMBÉ**Poteau du pan de bois fortement flambé dû à la réduction de sa section en pied, ce qui a localement créé un fort flambement.

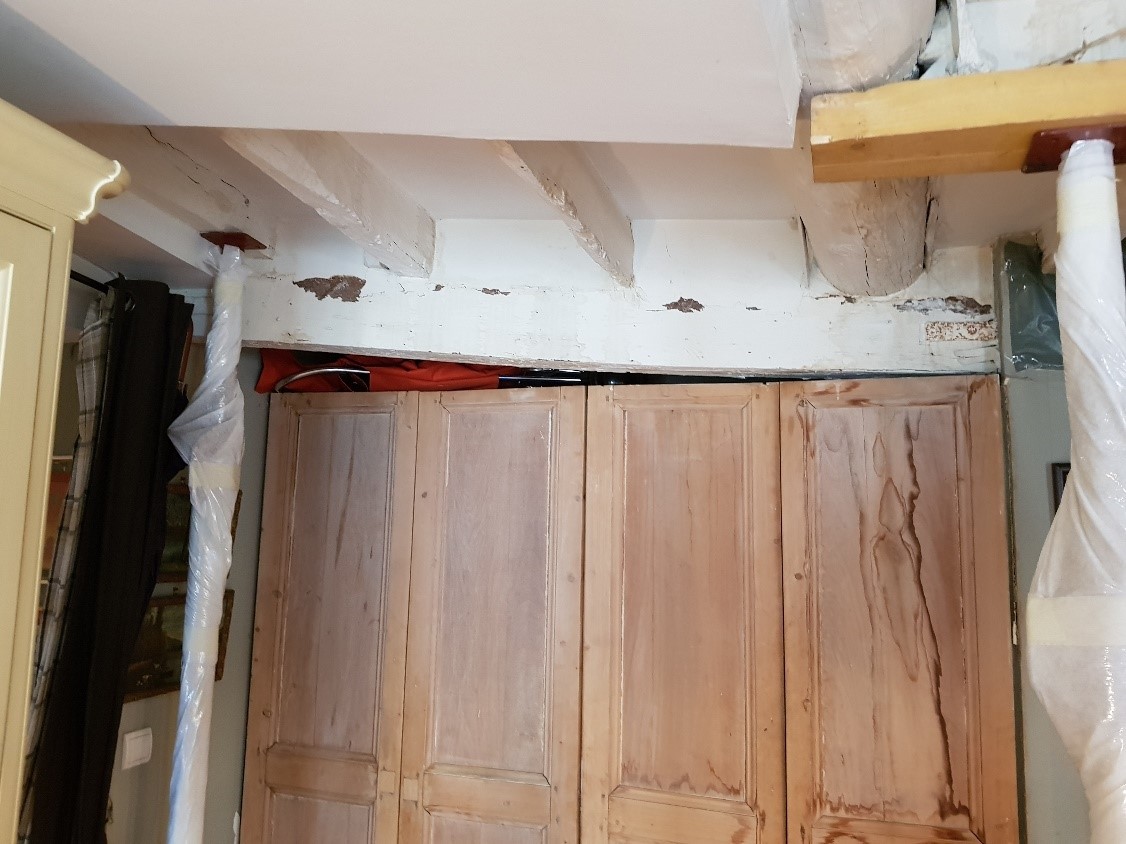

**SECTION RÉDUITE DE LA SABLIÈRE (POUR PASSAGE)**Pan de bois ouvert et sablière tronquée pour permettre le passage à 2 mètres. Sablière sous-dimensionnée avec amorce de rupture.

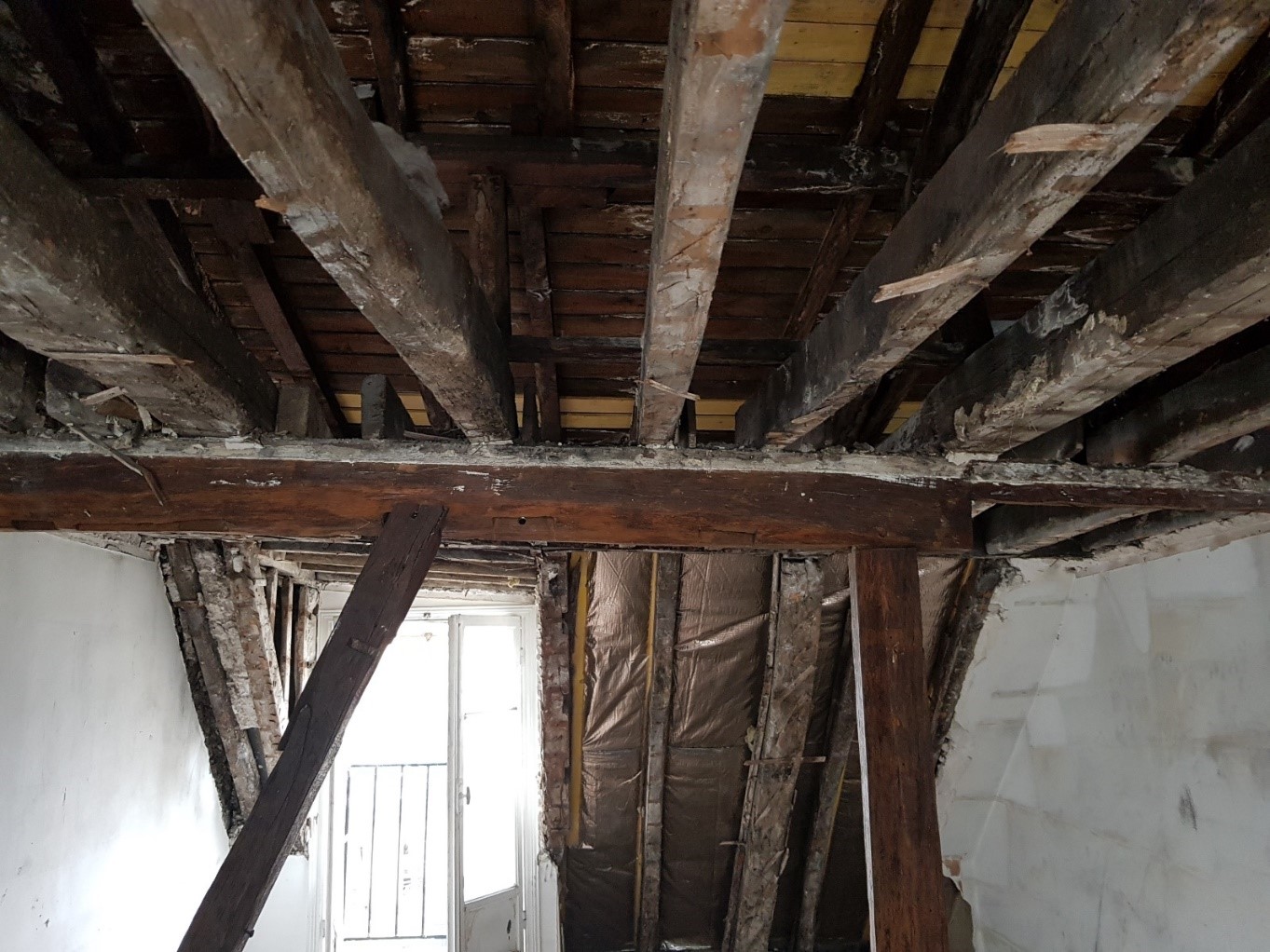

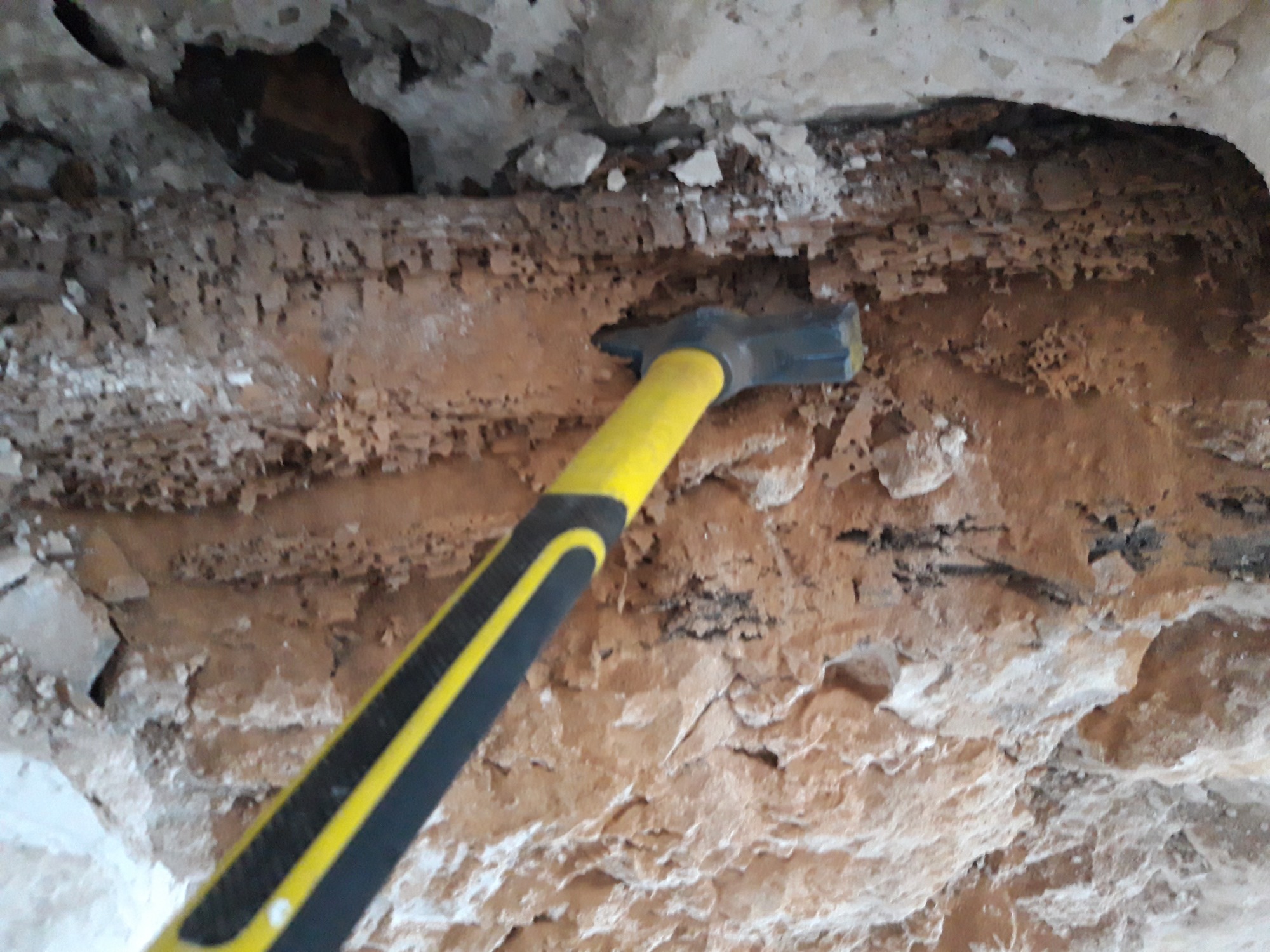

**BOIS EN ÉTAT DE RUINE**Sablière de chambrée extrêmement dégradée, bois vermoulu suite aux passages de larves xylophages.

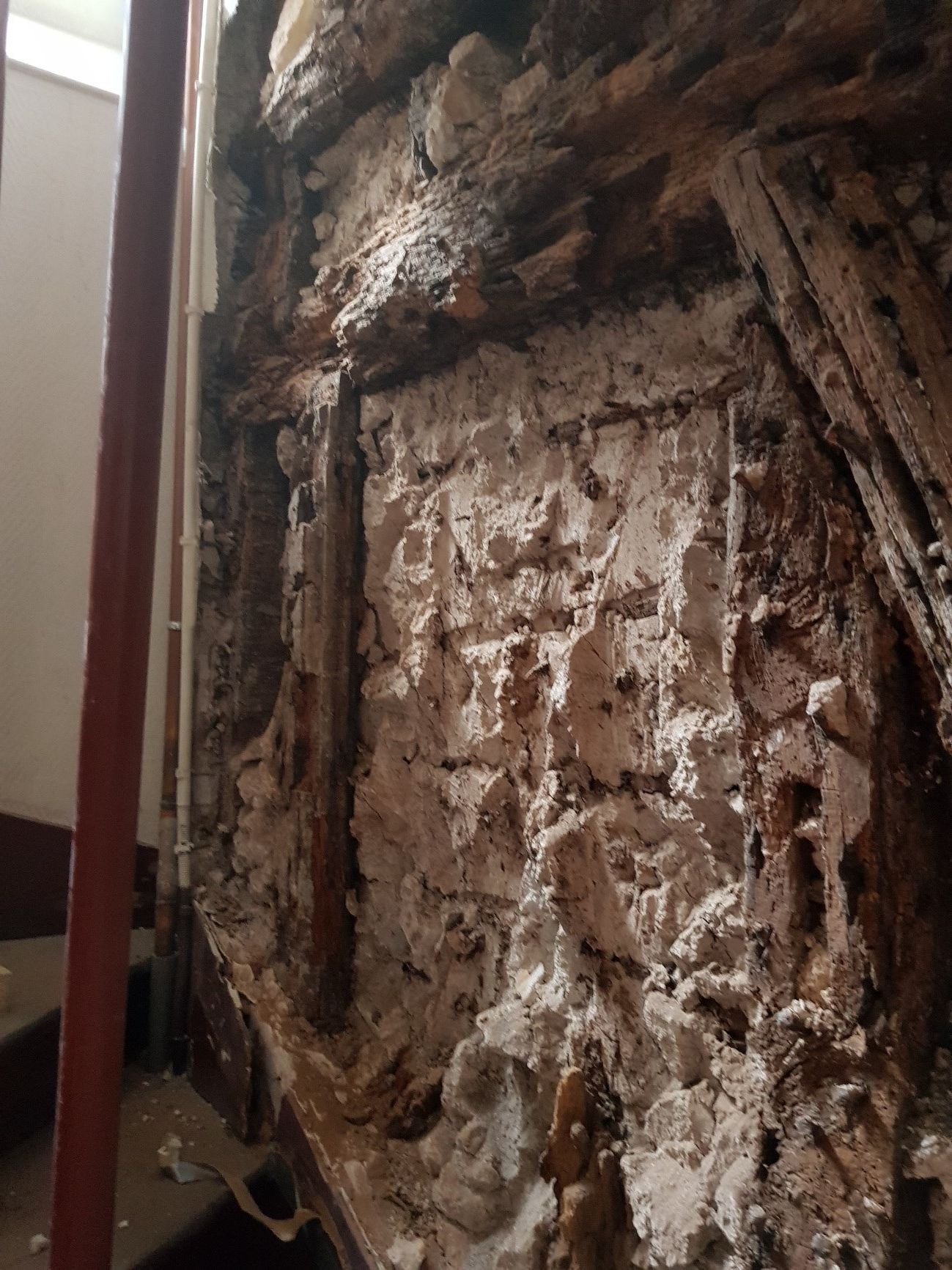

**PAN DE BOIS DU MUR D’ÉCHIFFRE DROIT FORTEMENT DÉGRADÉ (VOIRE INEXISTANT) AU RDC**Pan de bois d’échiffre totalement dégradé, soutenu uniquement par le plâtre ; la crémaillère de l’escalier est probablement HS.

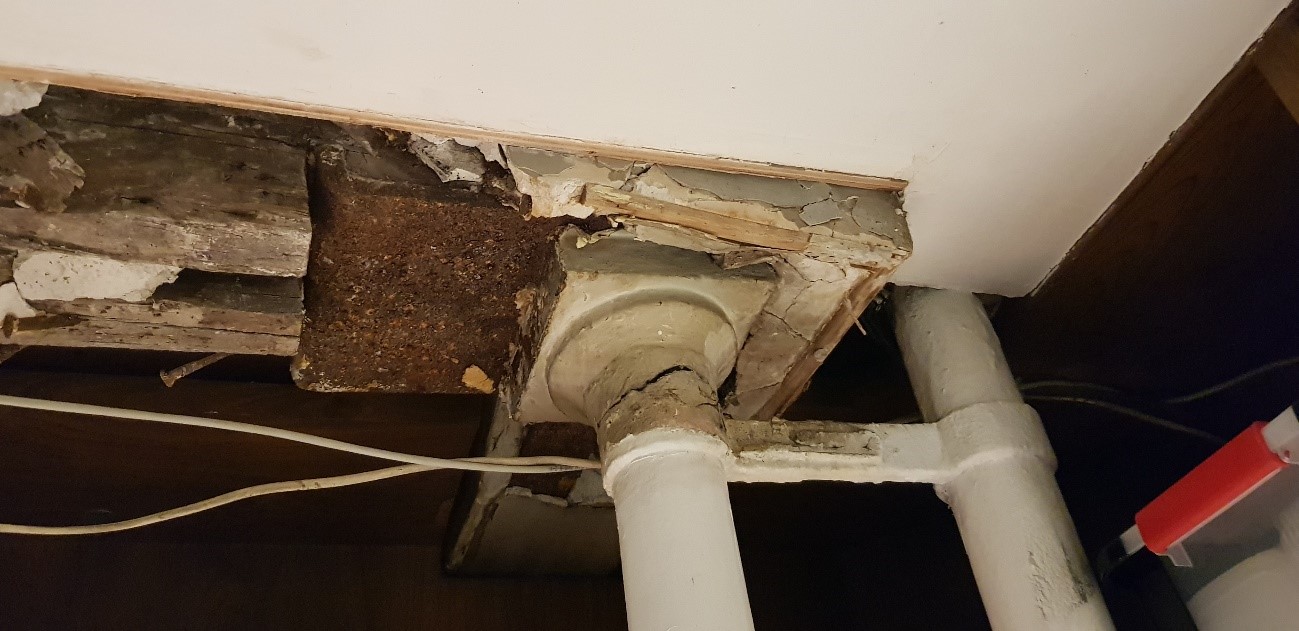

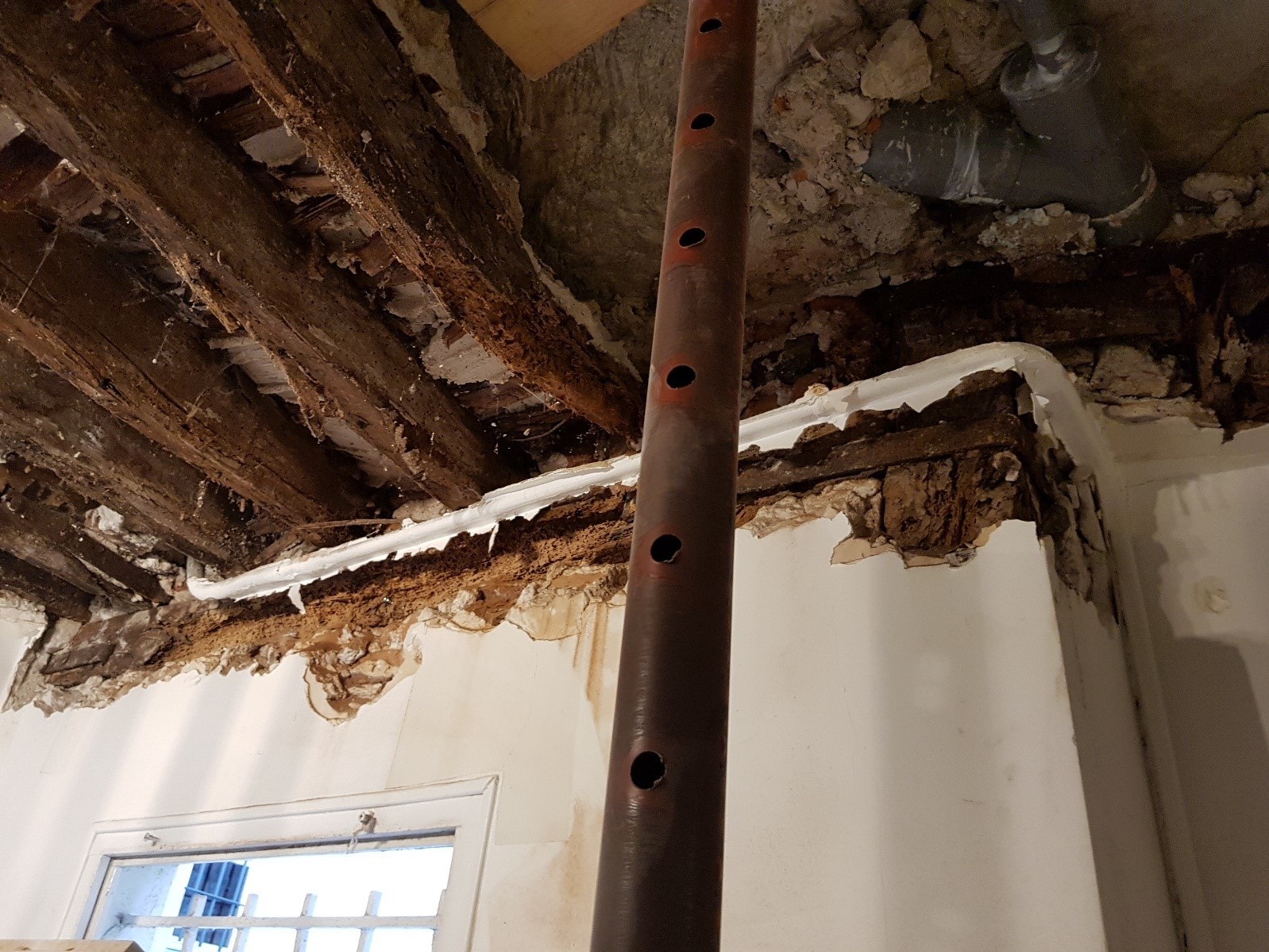

**SOLIVAGE EN ŒUVRE ET PAN DE BOIS FORTEMENT DÉGRADÉS AU DROIT DE LA SALLE DE BAINS**Pan de bois et solivage inexistants car totalement vermoulus, partis en poussière : zone très instable, à la suite de fuites d’eau.

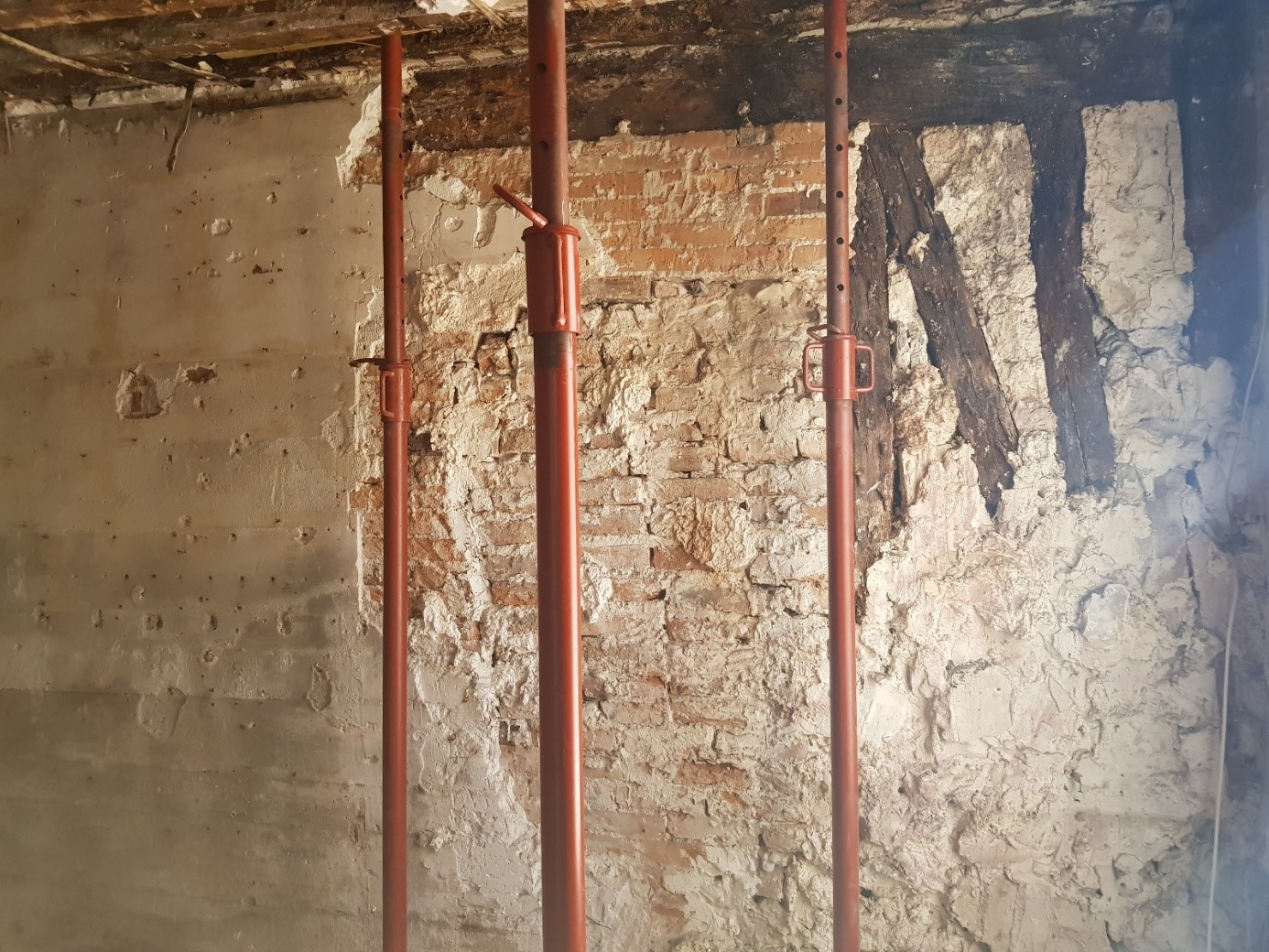

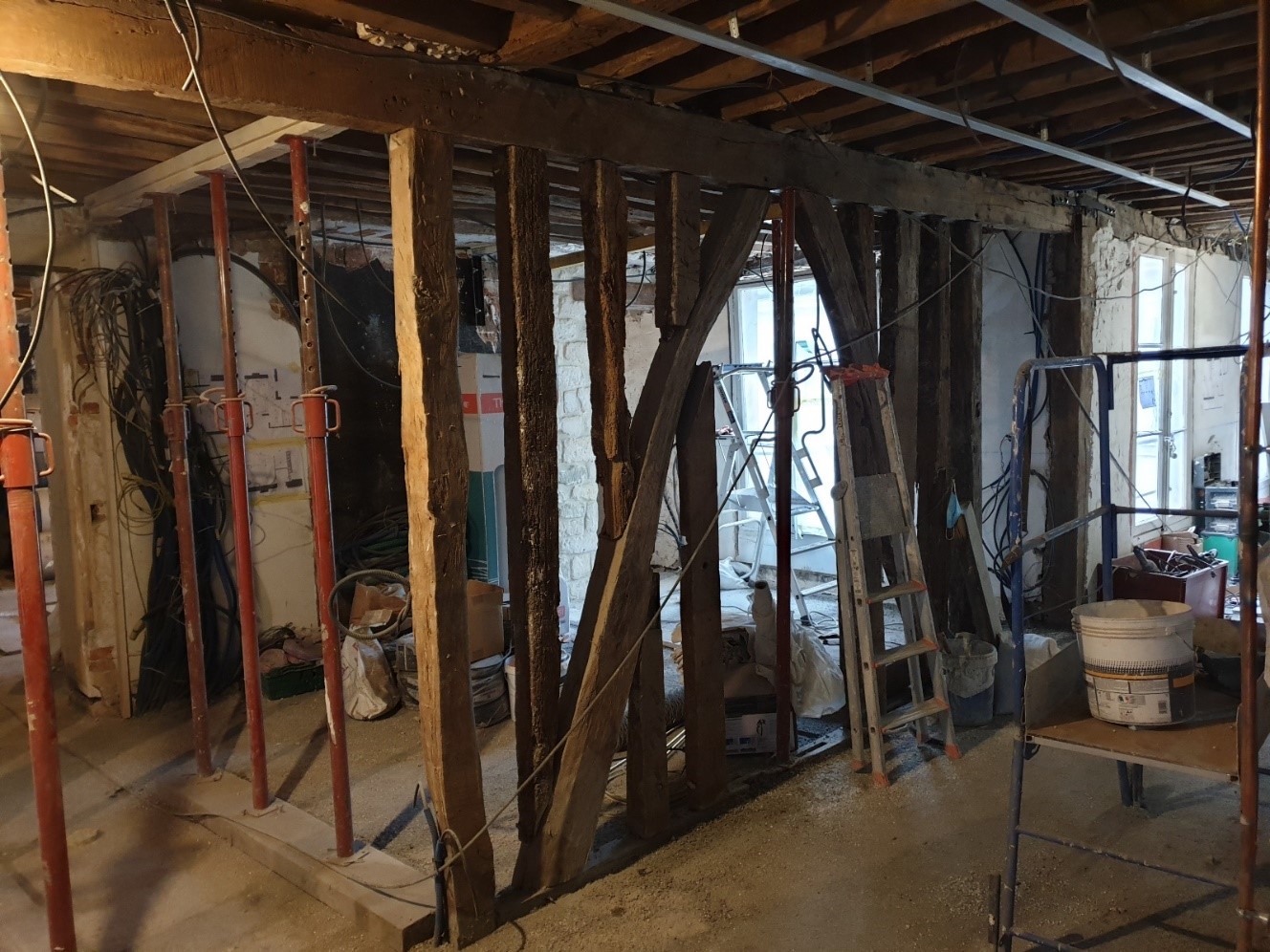

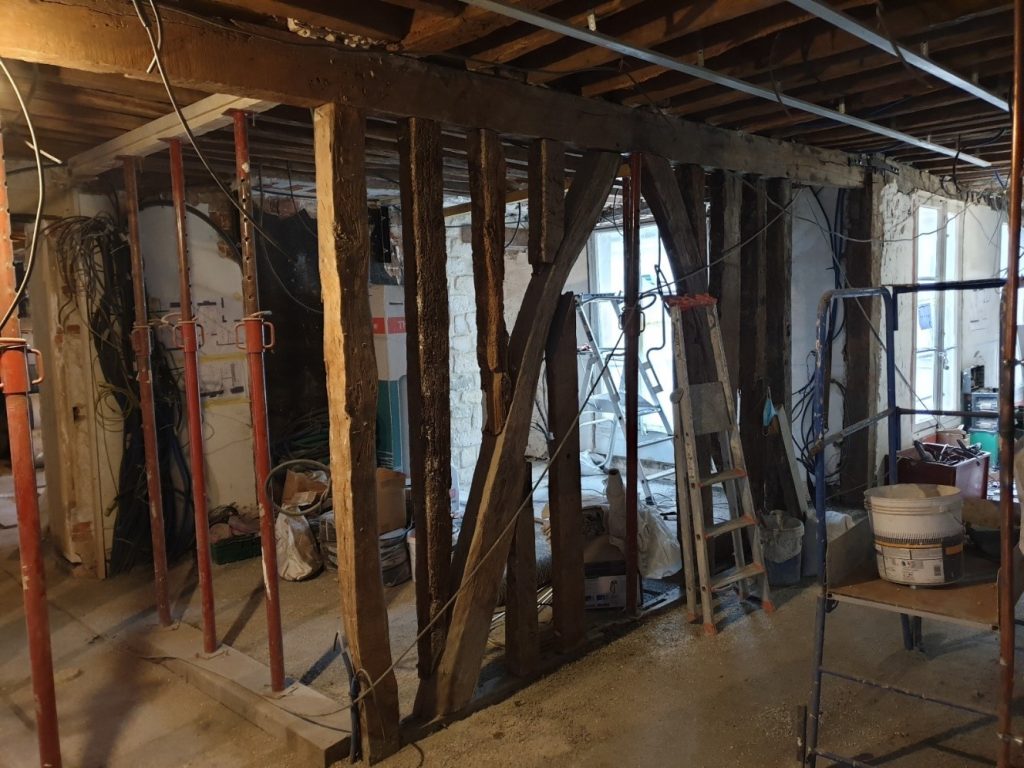

**PIÈCE MANQUANTE SUR PDB**Pan de bois ouvert et réparé, mais il manque des tournisses. Néanmoins, suffisamment solide pour les charges qu’il reprend.

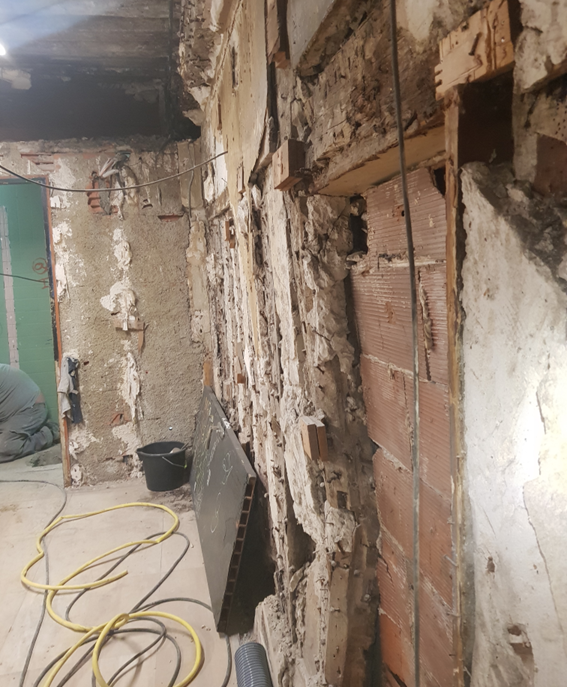

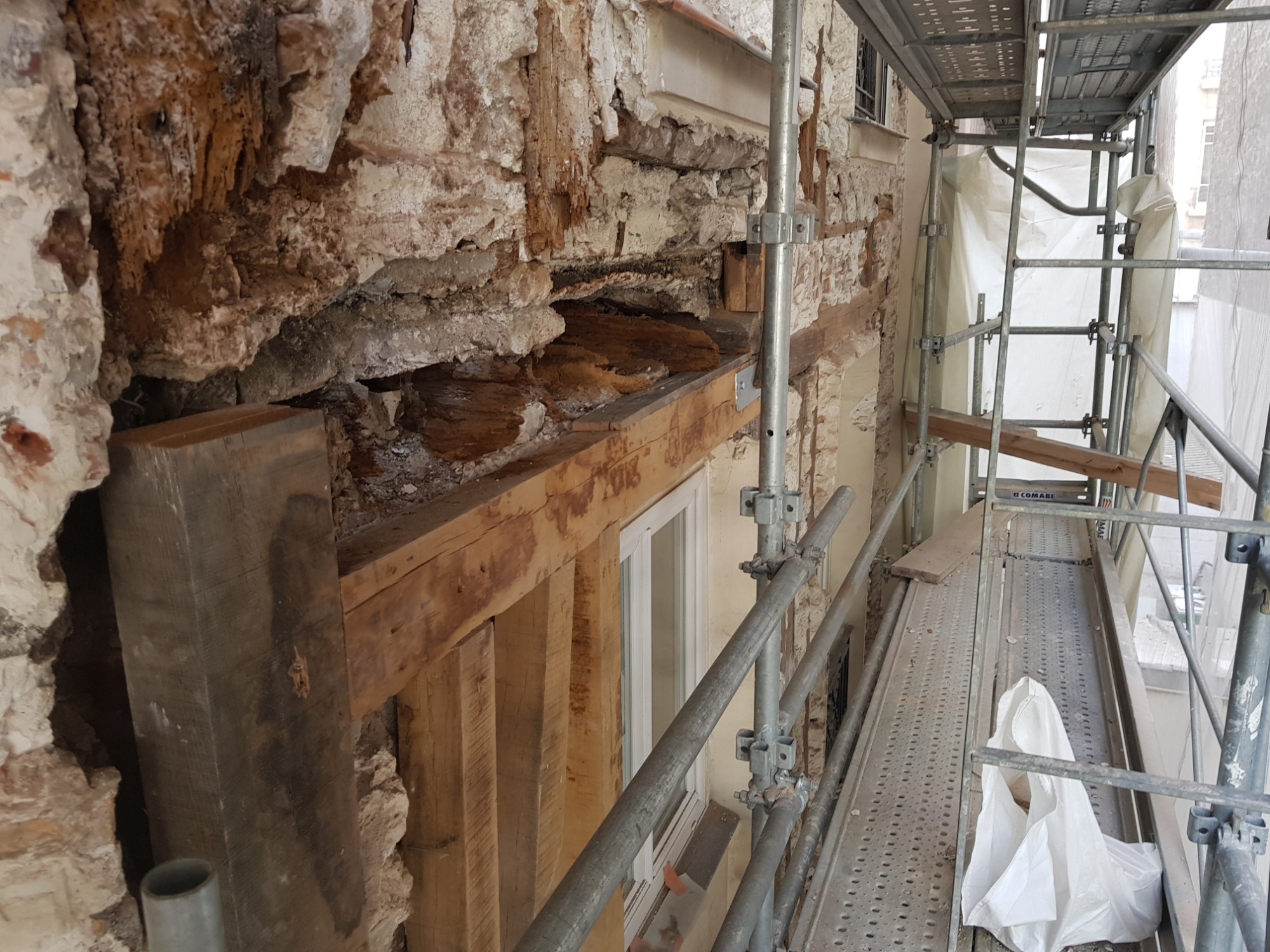

**PAN DE BOIS EN COURS DE RÉFECTION**Pan de bois en train d’être renforcé par remplacement des pièces dégradées. Certaines sont toutefois résinées si elles ne sont pas trop HS.

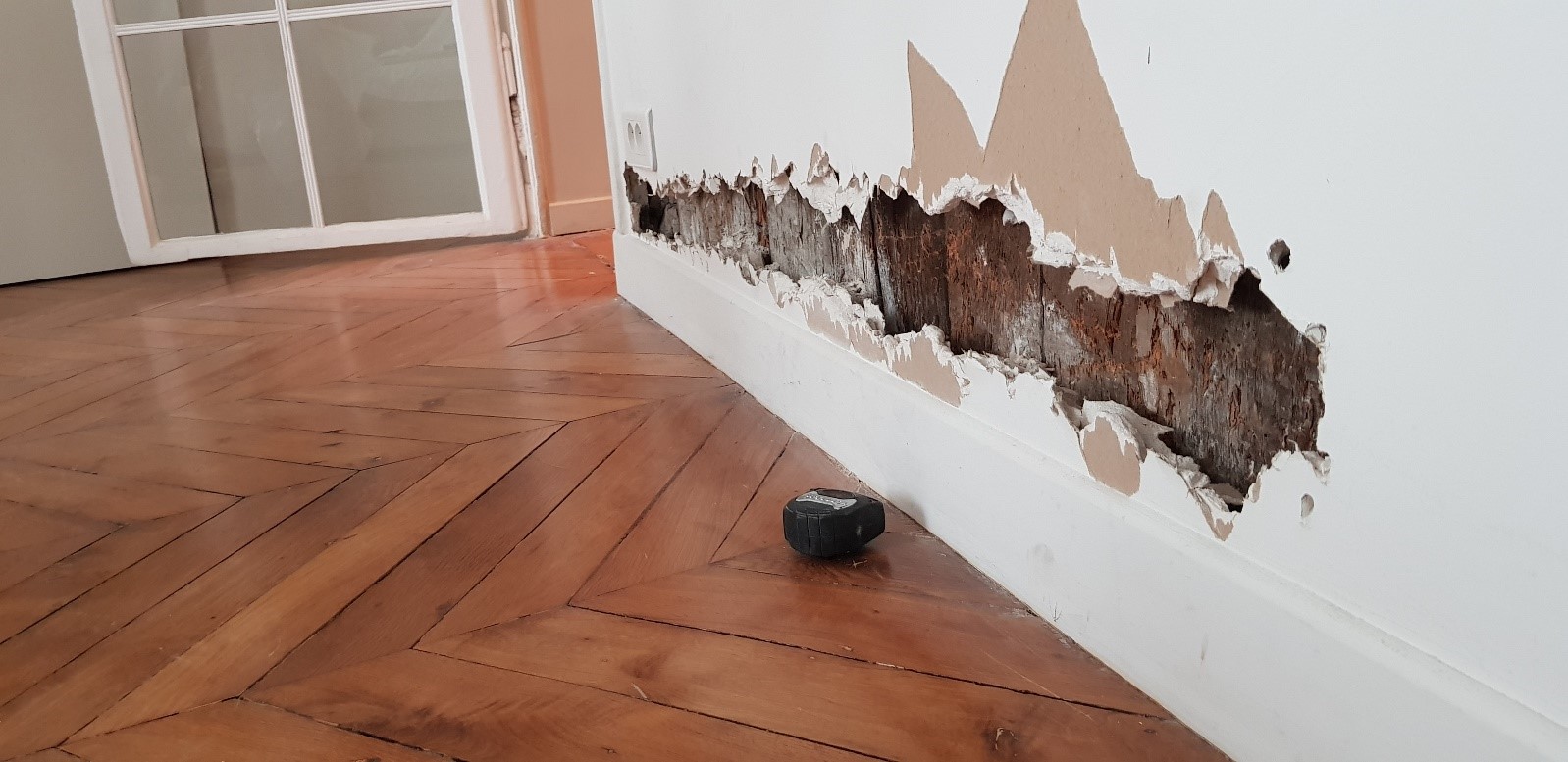

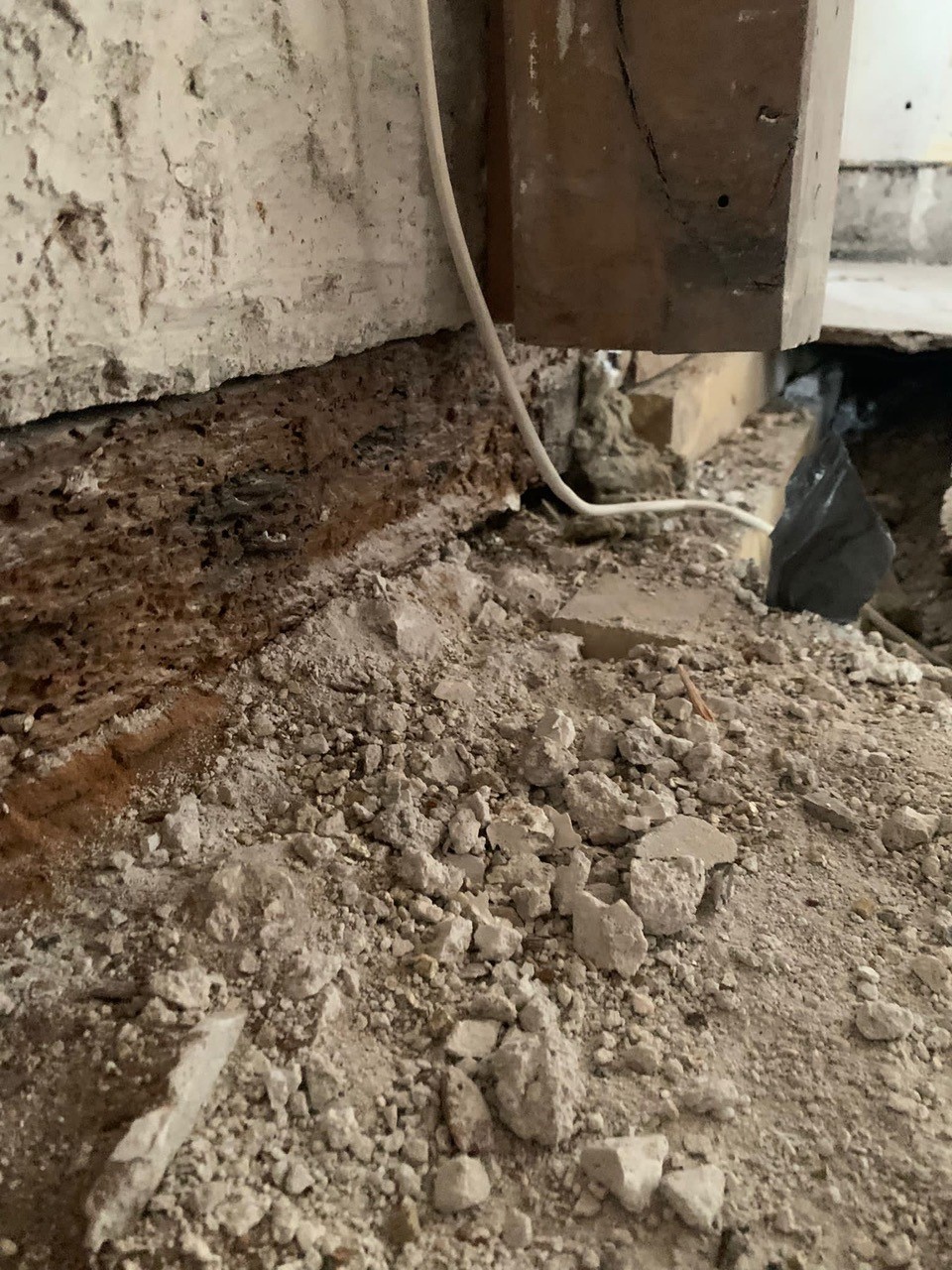

**LISSE BASSE DU GALANDAGE DÉGRADÉE ET POTEAU DE RENFORT DU PAN DE BOIS SANS APPUI**Poteau du pan de bois en rive sans appui sur la sablière inférieure. Il était uniquement noyé dans le complexe de sol.

**PAN DE BOIS SUBSTITUÉ PAR UN RANG DE BRIQUE NON-APPAREILLÉ FORTEMENT FLAMBÉ**Pan de bois anciennement réparé et remplacé par des briques non appareillées.
